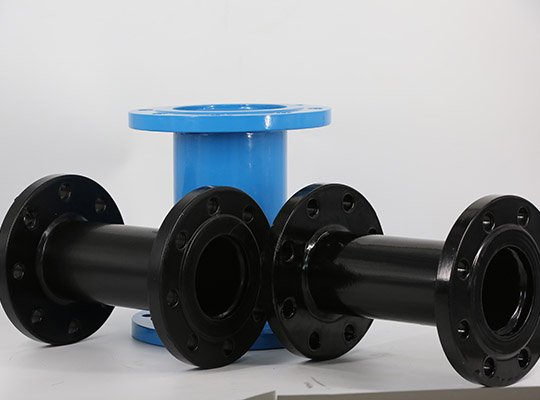

Le raccordement par brides est une méthode d'assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d'éviter d'endommager le revêtement anticorrosion lors du soudage.
Installation facile : aucun soudage sur site n’est requis ; le raccordement se fait simplement en serrant les boulons. L’entretien et le démontage ultérieurs ne nécessitent aucune découpe de tuyau.
Étanchéité fiable : grâce à des joints en caoutchouc résistants au vieillissement, une étanchéité haute pression peut être obtenue, avec des pressions nominales atteignant plus de 6 MPa.
Haute résistance à la corrosion : La conception à double joint d’étanchéité utilise des rainures conductrices de chaleur pour disperser la chaleur de soudage, empêchant la carbonisation et le décollement du revêtement intérieur et assurant une longue durée de vie contre la corrosion.
Systèmes d'approvisionnement en eau potable et d'alimentation en eau pour la lutte contre les incendies ; canalisations pour le transport de produits chimiques corrosifs ; circulation d'eau dans les centrales thermiques et les canalisations des stations d'épuration ;
Approvisionnement en eau et drainage souterrains des mines de charbon, et pipelines d'extraction de gaz.
Tuyaux et raccords composites acier-plastique pour le transport de fluides GB/T 28897-2021 ;
Code d'acceptation de la qualité de la construction des installations d'alimentation en eau, d'évacuation des eaux et de chauffage des bâtiments GB 50242-2016 ;
Brides de tuyauterie en acier GB/T 9113-2010.
Le type de raccordement est semi-rigide, avec une légère capacité de compensation de déplacement ; il peut résister à une pression élevée et convient aux conditions de pression moyenne et élevée ; les joints doivent être remplacés régulièrement et le serrage des boulons doit être maintenu pour un fonctionnement à long terme.
Définition de base : Le soudage bout à bout est une méthode d’assemblage où les faces d’extrémité (ou chanfrein) du tuyau sont alignées et où le matériau de base et le métal d’apport sont fusionnés pour former une zone de fusion métallique continue, grâce à des procédés tels que le soudage MIG/MAG, le soudage à l’arc submergé ou le soudage à l’argon. Également appelé soudage en biseau, c’est l’un des assemblages porteurs les plus résistants pour les canalisations sous pression et les structures métalliques.
Définition de base : Le raccordement par brides est une méthode d’assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d’éviter d’endommager le revêtement anticorrosion lors du soudage.
Définition de base : Le raccord rainuré est une méthode d’assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Son utilisation en ingénierie remonte à près d’un siècle.
Définition de base : Le raccordement par emboîtement est une méthode de raccordement flexible spécialisée pour les tubes en acier revêtus de plastique. Il consiste à emboîter des « emboîtements (avec rainures) » et des « embouts (avec protubérances adaptables) » préfabriqués aux extrémités du tube, l’étanchéité étant assurée par un joint torique en caoutchouc, sans endommager le revêtement anticorrosion interne ou externe du tube.
Définition de base : Les raccords à sertir utilisent des outils de sertissage spécifiques pour presser radialement les parties emboîtées des tuyaux et des raccords, créant ainsi une étanchéité parfaite. Associée à un joint torique, cette technique garantit une connexion fiable. Ce procédé est couramment utilisé dans les systèmes de tuyauterie métallique à paroi mince.
Un raccord à double étanchéité est une méthode de raccordement qui assure l'étanchéité de l'interface entre les tuyaux grâce à deux systèmes d'étanchéité indépendants. Le joint intérieur empêche la pénétration du fluide, tandis que le joint extérieur offre une protection secondaire. Parmi les modèles courants, on trouve les raccords à compression à anneau à double étanchéité, les brides à double étanchéité et les doubles joints composés d'un anneau en caoutchouc et d'un joint électrosoudable.
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
L'assemblage bimétallique est une méthode d'assemblage spécifique pour les tubes composites bimétalliques. Il assure la liaison simultanée entre le tube en acier de base et la couche métallique extérieure anticorrosion et résistante à l'usure par collage mécanique, soudage ou une transition structurelle particulière.
Un raccord à double joint est doté de deux bagues d'étanchéité indépendantes intégrées au manchon. L'extrémité mâle est directement insérée dans le manchon, et l'étanchéité est assurée par la compression des deux bagues. Ce raccord flexible protège efficacement les revêtements anticorrosion internes et externes du tuyau.
