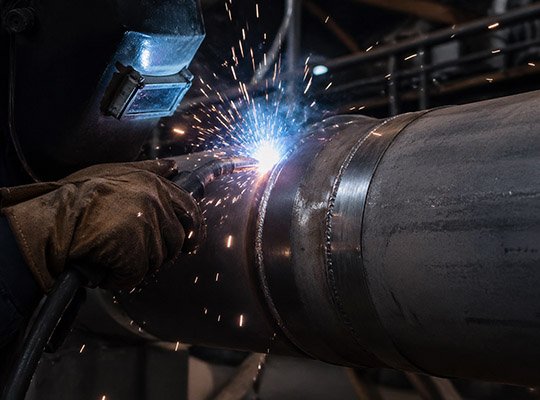

Le soudage par recouvrement est une méthode d'assemblage où les extrémités des tubes sont façonnées en forme de manchon, permettant ainsi à deux sections de tubes de se chevaucher partiellement avant le soudage. Elle est couramment utilisée pour les tubes en acier inoxydable à paroi mince (épaisseur inférieure à 2 mm) ou les tubes en acier revêtus de plastique de petit diamètre.
Construction pratique et chanfreinage simple : aucune préparation complexe de chanfreinage n’est requise, l’assemblage est facile et il convient à une construction rapide sur site.
Coût réduit : faible profondeur de soudure, zone affectée thermiquement réduite, déformation minimale de la soudure et aucun traitement supplémentaire requis.
Compatible avec les tuyaux à parois minces : évite le risque de perforation dans les tuyaux à parois minces associé au soudage bout à bout, garantissant ainsi la qualité de la soudure.
Tuyaux en acier inoxydable à paroi mince pour l'alimentation en eau des bâtiments ; canalisations d'alimentation et d'évacuation d'eau à basse pression et à température normale ; canalisations chimiques non critiques à basse pression ; canalisations de génie civil sensibles aux coûts.
Norme technique pour l'ingénierie des tuyauteries métalliques d'alimentation en eau des bâtiments* (CJJ/T 154-2020) ;
Tuyaux et raccords composites acier-plastique pour le transport de fluides* (GB/T 28897-2021) ;
Spécifications de construction pour l'ingénierie du soudage des équipements sur site et des tuyauteries industrielles* (GB 50236-2011).
Le type de connexion est rigide, sans capacité de compensation de déplacement ; la résistance de la soudure est inférieure à celle des soudures bout à bout, ce qui la rend inadaptée aux conditions de haute pression et d'impact ;
Après soudage, un traitement anticorrosion est nécessaire pour la zone de soudure afin d'éviter les points faibles dus à la corrosion.

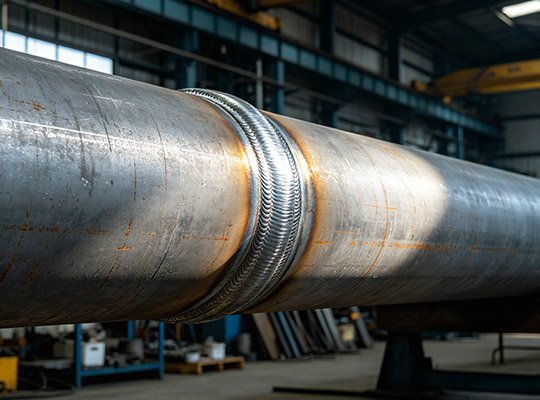

Définition de base : Le soudage bout à bout est une méthode d’assemblage où les faces d’extrémité (ou chanfrein) du tuyau sont alignées et où le matériau de base et le métal d’apport sont fusionnés pour former une zone de fusion métallique continue, grâce à des procédés tels que le soudage MIG/MAG, le soudage à l’arc submergé ou le soudage à l’argon. Également appelé soudage en biseau, c’est l’un des assemblages porteurs les plus résistants pour les canalisations sous pression et les structures métalliques.
Définition de base : Le raccordement par brides est une méthode d’assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d’éviter d’endommager le revêtement anticorrosion lors du soudage.
Définition de base : Le raccord rainuré est une méthode d’assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Son utilisation en ingénierie remonte à près d’un siècle.
Définition de base : Le raccordement par emboîtement est une méthode de raccordement flexible spécialisée pour les tubes en acier revêtus de plastique. Il consiste à emboîter des « emboîtements (avec rainures) » et des « embouts (avec protubérances adaptables) » préfabriqués aux extrémités du tube, l’étanchéité étant assurée par un joint torique en caoutchouc, sans endommager le revêtement anticorrosion interne ou externe du tube.
Définition de base : Les raccords à sertir utilisent des outils de sertissage spécifiques pour presser radialement les parties emboîtées des tuyaux et des raccords, créant ainsi une étanchéité parfaite. Associée à un joint torique, cette technique garantit une connexion fiable. Ce procédé est couramment utilisé dans les systèmes de tuyauterie métallique à paroi mince.
Un raccord à double étanchéité est une méthode de raccordement qui assure l'étanchéité de l'interface entre les tuyaux grâce à deux systèmes d'étanchéité indépendants. Le joint intérieur empêche la pénétration du fluide, tandis que le joint extérieur offre une protection secondaire. Parmi les modèles courants, on trouve les raccords à compression à anneau à double étanchéité, les brides à double étanchéité et les doubles joints composés d'un anneau en caoutchouc et d'un joint électrosoudable.
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
L'assemblage bimétallique est une méthode d'assemblage spécifique pour les tubes composites bimétalliques. Il assure la liaison simultanée entre le tube en acier de base et la couche métallique extérieure anticorrosion et résistante à l'usure par collage mécanique, soudage ou une transition structurelle particulière.
Un raccord à double joint est doté de deux bagues d'étanchéité indépendantes intégrées au manchon. L'extrémité mâle est directement insérée dans le manchon, et l'étanchéité est assurée par la compression des deux bagues. Ce raccord flexible protège efficacement les revêtements anticorrosion internes et externes du tuyau.
