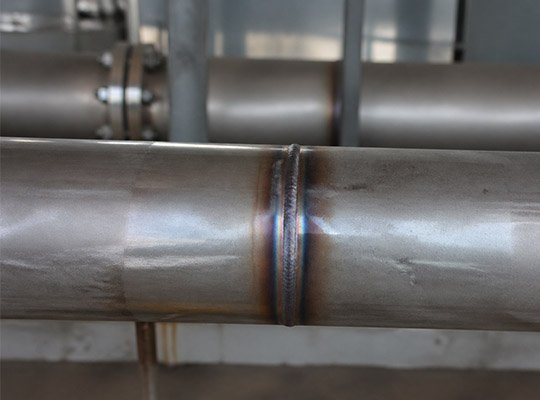

Le soudage bout à bout est un type d'assemblage où les faces d'extrémité (ou faces biseautées) des tubes sont parfaitement alignées, et où le métal de base et le matériau d'apport fusionnent pour former une zone de fusion continue grâce à des procédés tels que le soudage MIG/MAG, le soudage à l'arc submergé ou le soudage à l'arc sous argon. Également appelé soudage en biseau, il s'agit d'une des méthodes d'assemblage les plus robustes pour les canalisations sous pression et les structures métalliques.
Assemblage à résistance équivalente, capacité de charge élevée : le métal d’apport a la même composition que le métal de base, et la résistance de l’assemblage est proche de celle du corps du tuyau. Il peut supporter des pressions et des chocs élevés, ce qui garantit un coefficient de sécurité élevé.
Excellentes performances d'étanchéité : après pénétration complète, une zone de fusion sans interstice se forme, éliminant tout risque de fuite. Convient au transport de fluides exigeant une étanchéité optimale.
Aucun connecteur supplémentaire : ni brides, ni colliers de serrage, ni autres accessoires ne sont nécessaires, ce qui réduit les coûts de maintenance à long terme.
Pipelines à haute pression pour le pétrole et les produits chimiques ;
Conduites principales municipales d'approvisionnement en eau et d'évacuation des eaux de grand diamètre;
Canalisations de support pour chaudières industrielles et appareils à pression ;
Pipelines de support en structure d'acier soumis à des exigences élevées en matière de résistance structurelle.
Code pour le soudage des structures en acier GB 50661-2011 ;
Code pour les tuyaux et raccords composites acier-plastique pour le transport de fluides GB/T 28897-2021 ;
Code d'acceptation de la qualité de la construction des travaux de soudage pour les équipements sur site et les pipelines industriels GB 50236-2011.

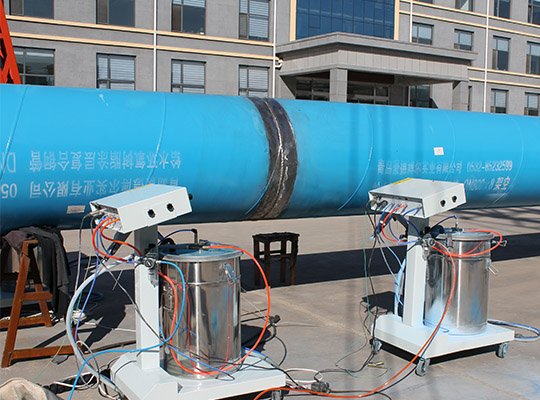

L'assemblage est une liaison rigide permanente sans possibilité de compensation de déplacement ; sa construction nécessite un soudage professionnel et des essais non destructifs correspondants (tels que des essais radiographiques et ultrasoniques) ; la zone affectée thermiquement par la soudure doit être traitée par des mesures anticorrosion afin d'éviter d'endommager le revêtement.
Définition de base : Le soudage bout à bout est une méthode d’assemblage où les faces d’extrémité (ou chanfrein) du tuyau sont alignées et où le matériau de base et le métal d’apport sont fusionnés pour former une zone de fusion métallique continue, grâce à des procédés tels que le soudage MIG/MAG, le soudage à l’arc submergé ou le soudage à l’argon. Également appelé soudage en biseau, c’est l’un des assemblages porteurs les plus résistants pour les canalisations sous pression et les structures métalliques.
Définition de base : Le raccordement par brides est une méthode d’assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d’éviter d’endommager le revêtement anticorrosion lors du soudage.
Définition de base : Le raccord rainuré est une méthode d’assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Son utilisation en ingénierie remonte à près d’un siècle.
Définition de base : Le raccordement par emboîtement est une méthode de raccordement flexible spécialisée pour les tubes en acier revêtus de plastique. Il consiste à emboîter des « emboîtements (avec rainures) » et des « embouts (avec protubérances adaptables) » préfabriqués aux extrémités du tube, l’étanchéité étant assurée par un joint torique en caoutchouc, sans endommager le revêtement anticorrosion interne ou externe du tube.
Définition de base : Les raccords à sertir utilisent des outils de sertissage spécifiques pour presser radialement les parties emboîtées des tuyaux et des raccords, créant ainsi une étanchéité parfaite. Associée à un joint torique, cette technique garantit une connexion fiable. Ce procédé est couramment utilisé dans les systèmes de tuyauterie métallique à paroi mince.
Un raccord à double étanchéité est une méthode de raccordement qui assure l'étanchéité de l'interface entre les tuyaux grâce à deux systèmes d'étanchéité indépendants. Le joint intérieur empêche la pénétration du fluide, tandis que le joint extérieur offre une protection secondaire. Parmi les modèles courants, on trouve les raccords à compression à anneau à double étanchéité, les brides à double étanchéité et les doubles joints composés d'un anneau en caoutchouc et d'un joint électrosoudable.
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
L'assemblage bimétallique est une méthode d'assemblage spécifique pour les tubes composites bimétalliques. Il assure la liaison simultanée entre le tube en acier de base et la couche métallique extérieure anticorrosion et résistante à l'usure par collage mécanique, soudage ou une transition structurelle particulière.
Un raccord à double joint est doté de deux bagues d'étanchéité indépendantes intégrées au manchon. L'extrémité mâle est directement insérée dans le manchon, et l'étanchéité est assurée par la compression des deux bagues. Ce raccord flexible protège efficacement les revêtements anticorrosion internes et externes du tuyau.
