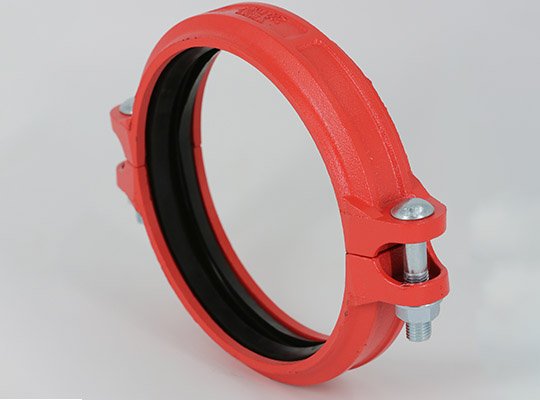

Le raccordement rainuré est une méthode d'assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Cette technique est utilisée depuis près d'un siècle.
Capacité de compensation flexible : La bague d’étanchéité en caoutchouc unique peut absorber les déplacements et les vibrations causés par les variations de température et le tassement des fondations, réduisant ainsi la concentration des contraintes.
Sûr et fiable : pression nominale jusqu'à 2,5 MPa ; le joint torique en caoutchouc est résistant au vieillissement et à la corrosion, garantissant une étanchéité parfaite même en fonctionnement prolongé.
Large compatibilité : Convient à divers matériaux de tuyauterie tels que les tuyaux en acier et les tuyaux en acier revêtus de plastique, couvrant les diamètres de tuyaux de DN25 à DN3000.

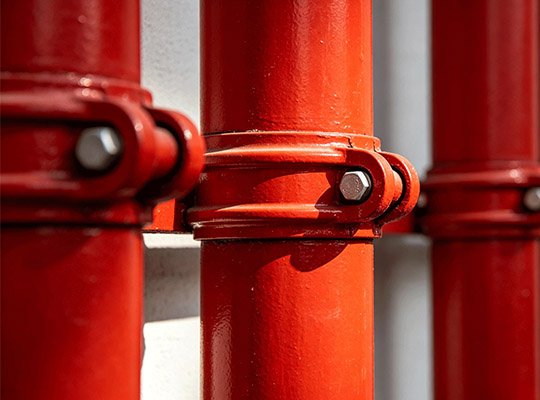

Systèmes d'extinction automatique d'incendie et de bornes d'incendie pour les bâtiments ; réseaux municipaux d'approvisionnement et d'évacuation des eaux, systèmes de circulation d'eau pour les systèmes de chauffage, ventilation et climatisation ; pipelines industriels miniers et métallurgiques ; pipelines dans les zones sismiques et les zones à fortes vibrations.
Code de conception des systèmes d'extinction automatique à eau* GB 50084-2017 ;
Code technique pour les systèmes d'alimentation en eau d'incendie et les bornes d'incendie* GB 50974-2014 ;
Raccords de tuyauterie rainurés* CJ/T 156-2016 ;
Norme ISO 618212:2023 relative à la résistance au feu des raccords rainurés.
La connexion est flexible, avec des capacités de compensation des déplacements axiaux et radiaux ; l’installation ne nécessite aucun outil spécial et la maintenance ultérieure est aisée, permettant un démontage et un remontage rapides ; la bague d’étanchéité en caoutchouc doit être remplacée périodiquement, avec une durée de vie typique de 15 à 20 ans.
Définition de base : Le soudage bout à bout est une méthode d’assemblage où les faces d’extrémité (ou chanfrein) du tuyau sont alignées et où le matériau de base et le métal d’apport sont fusionnés pour former une zone de fusion métallique continue, grâce à des procédés tels que le soudage MIG/MAG, le soudage à l’arc submergé ou le soudage à l’argon. Également appelé soudage en biseau, c’est l’un des assemblages porteurs les plus résistants pour les canalisations sous pression et les structures métalliques.
Définition de base : Le raccordement par brides est une méthode d’assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d’éviter d’endommager le revêtement anticorrosion lors du soudage.
Définition de base : Le raccord rainuré est une méthode d’assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Son utilisation en ingénierie remonte à près d’un siècle.
Définition de base : Le raccordement par emboîtement est une méthode de raccordement flexible spécialisée pour les tubes en acier revêtus de plastique. Il consiste à emboîter des « emboîtements (avec rainures) » et des « embouts (avec protubérances adaptables) » préfabriqués aux extrémités du tube, l’étanchéité étant assurée par un joint torique en caoutchouc, sans endommager le revêtement anticorrosion interne ou externe du tube.
Définition de base : Les raccords à sertir utilisent des outils de sertissage spécifiques pour presser radialement les parties emboîtées des tuyaux et des raccords, créant ainsi une étanchéité parfaite. Associée à un joint torique, cette technique garantit une connexion fiable. Ce procédé est couramment utilisé dans les systèmes de tuyauterie métallique à paroi mince.
Un raccord à double étanchéité est une méthode de raccordement qui assure l'étanchéité de l'interface entre les tuyaux grâce à deux systèmes d'étanchéité indépendants. Le joint intérieur empêche la pénétration du fluide, tandis que le joint extérieur offre une protection secondaire. Parmi les modèles courants, on trouve les raccords à compression à anneau à double étanchéité, les brides à double étanchéité et les doubles joints composés d'un anneau en caoutchouc et d'un joint électrosoudable.
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
L'assemblage bimétallique est une méthode d'assemblage spécifique pour les tubes composites bimétalliques. Il assure la liaison simultanée entre le tube en acier de base et la couche métallique extérieure anticorrosion et résistante à l'usure par collage mécanique, soudage ou une transition structurelle particulière.
Un raccord à double joint est doté de deux bagues d'étanchéité indépendantes intégrées au manchon. L'extrémité mâle est directement insérée dans le manchon, et l'étanchéité est assurée par la compression des deux bagues. Ce raccord flexible protège efficacement les revêtements anticorrosion internes et externes du tuyau.
