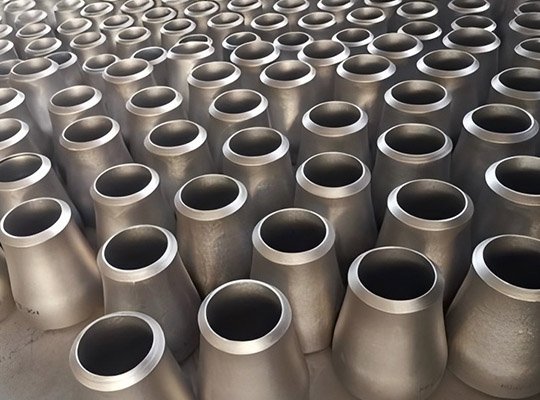

Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
Écoulement stable et faible perte de charge : la conception conique symétrique assure une transition fluide du fluide, réduisant les turbulences et les tourbillons, diminuant la perte de charge et prévenant l’usure de la paroi intérieure du tuyau.
Haute résistance mécanique : Fabriqué à partir de tubes en acier sans soudure ou soudés, formés par des procédés de pressage à froid et à chaud, il offre une forte résistance à la pression et convient aux conditions de haute pression.
Excellente résistance à la corrosion : peut être utilisé avec des tuyaux en acier revêtus de plastique, avec des revêtements anticorrosion sur les parois intérieure et extérieure, assurant une durée de vie globale en matière de résistance à la corrosion conforme à celle du corps du tuyau.
Modifications du diamètre des pipelines transportant des produits pétroliers et chimiques ;
Sections de transition entre les conduites principales et secondaires dans les réseaux d'adduction d'eau municipaux ;
Systèmes de tuyauterie d'entrée et de sortie des pompes et des compresseurs ;*
Pipelines pour le transport de liquides et de gaz purs (exempts d'impuretés et de sédiments).
Raccords de tuyauterie sans soudure bout à bout en acier* GB/T 12459-2017 ;
Raccords de tuyauterie soudés bout à bout en acier forgé fabriqués en usine ASME B16.9*; *Tuyaux et raccords composites acier-plastique pour le transport de fluides* GB/T 28897-2021.
Le type de raccordement est un raccordement bout à bout soudé/à bride, sans capacité de compensation de déplacement ; les diamètres des tuyaux aux deux extrémités passent en douceur et les lignes centrales coïncident, sans affecter la coaxialité globale de la canalisation ; il ne convient pas au transport de fluides contenant des sédiments ou des impuretés, car il provoque facilement une accumulation d’impuretés.
Définition de base : Le soudage bout à bout est une méthode d’assemblage où les faces d’extrémité (ou chanfrein) du tuyau sont alignées et où le matériau de base et le métal d’apport sont fusionnés pour former une zone de fusion métallique continue, grâce à des procédés tels que le soudage MIG/MAG, le soudage à l’arc submergé ou le soudage à l’argon. Également appelé soudage en biseau, c’est l’un des assemblages porteurs les plus résistants pour les canalisations sous pression et les structures métalliques.
Définition de base : Le raccordement par brides est une méthode d’assemblage mécanique qui utilise des brides préfabriquées aux extrémités des tuyaux, ainsi que des boulons et des joints, pour les raccorder. Les tuyaux en acier revêtus de plastique font souvent appel à un procédé de « bride pré-soudée + revêtement ultérieur » afin d’éviter d’endommager le revêtement anticorrosion lors du soudage.

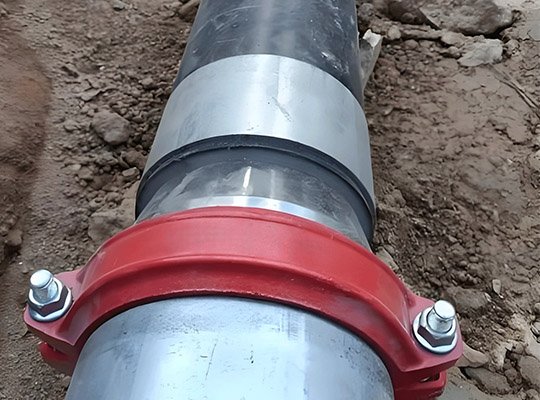

Définition de base : Le raccord rainuré est une méthode d’assemblage qui utilise une fraiseuse pour réaliser des rainures annulaires aux extrémités des tuyaux, combinées à des colliers de serrage et des joints toriques en caoutchouc pour assurer une étanchéité parfaite. Son utilisation en ingénierie remonte à près d’un siècle.
Définition de base : Le raccordement par emboîtement est une méthode de raccordement flexible spécialisée pour les tubes en acier revêtus de plastique. Il consiste à emboîter des « emboîtements (avec rainures) » et des « embouts (avec protubérances adaptables) » préfabriqués aux extrémités du tube, l’étanchéité étant assurée par un joint torique en caoutchouc, sans endommager le revêtement anticorrosion interne ou externe du tube.
Définition de base : Les raccords à sertir utilisent des outils de sertissage spécifiques pour presser radialement les parties emboîtées des tuyaux et des raccords, créant ainsi une étanchéité parfaite. Associée à un joint torique, cette technique garantit une connexion fiable. Ce procédé est couramment utilisé dans les systèmes de tuyauterie métallique à paroi mince.
Un raccord à double étanchéité est une méthode de raccordement qui assure l'étanchéité de l'interface entre les tuyaux grâce à deux systèmes d'étanchéité indépendants. Le joint intérieur empêche la pénétration du fluide, tandis que le joint extérieur offre une protection secondaire. Parmi les modèles courants, on trouve les raccords à compression à anneau à double étanchéité, les brides à double étanchéité et les doubles joints composés d'un anneau en caoutchouc et d'un joint électrosoudable.
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un procédé dans lequel deux ou plusieurs matériaux similaires ou dissemblables sont assemblés par liaison atomique ou moléculaire et
Un réducteur concentrique est un raccord de tuyauterie conique dont les axes coïncident aux deux extrémités, permettant une transition coaxiale entre des tuyaux de diamètres différents. Également appelé réducteur concentrique, c'est un raccord spécialisé pour les changements de diamètre dans les systèmes de tuyauterie.
L'assemblage bimétallique est une méthode d'assemblage spécifique pour les tubes composites bimétalliques. Il assure la liaison simultanée entre le tube en acier de base et la couche métallique extérieure anticorrosion et résistante à l'usure par collage mécanique, soudage ou une transition structurelle particulière.
Un raccord à double joint est doté de deux bagues d'étanchéité indépendantes intégrées au manchon. L'extrémité mâle est directement insérée dans le manchon, et l'étanchéité est assurée par la compression des deux bagues. Ce raccord flexible protège efficacement les revêtements anticorrosion internes et externes du tuyau.
