Comment choisir le bon raccord en T dans un projet ?

En génie des canalisations, les coudes sont des raccords essentiels permettant de dériver la conduite principale vers la conduite secondaire. Un mauvais choix de coude peut compromettre la sécurité du système.

Lors du choix d'un coude, il faut d'abord considérer son type. Les coudes à diamètre égal sont utilisés lorsque la conduite principale et la conduite secondaire ont le même diamètre et le même débit ; les coudes réducteurs, quant à eux, sont utilisés lorsque la conduite secondaire a un diamètre inférieur et un débit plus faible. Pour les fluides transportés visqueux ou les systèmes de drainage, un coude à 45° est recommandé car il permet de réduire efficacement la résistance à l'écoulement.

Le matériau doit être compatible avec le diamètre de la tuyauterie. Les coudes en acier au carbone conviennent aux conduites de vapeur haute température, les coudes en acier inoxydable sont utilisés pour les fluides corrosifs ou dans les industries agroalimentaire et pharmaceutique, et les coudes en fonte malléable sont couramment utilisés dans les systèmes d'alimentation en eau à température ambiante et de protection incendie. Le mélange de matériaux différents peut entraîner une corrosion électrochimique et doit être évité.

Le mode de raccordement dépend des exigences du système. Les conduites haute pression et haute température doivent être raccordées par soudage bout à bout, car elles sont robustes et offrent une bonne étanchéité ; les systèmes de petit diamètre et basse pression peuvent être raccordés par filetage, car ils sont faciles à installer ; les raccords à rainure sont couramment utilisés dans les projets de protection incendie et de climatisation, car ils sont rapides à installer.

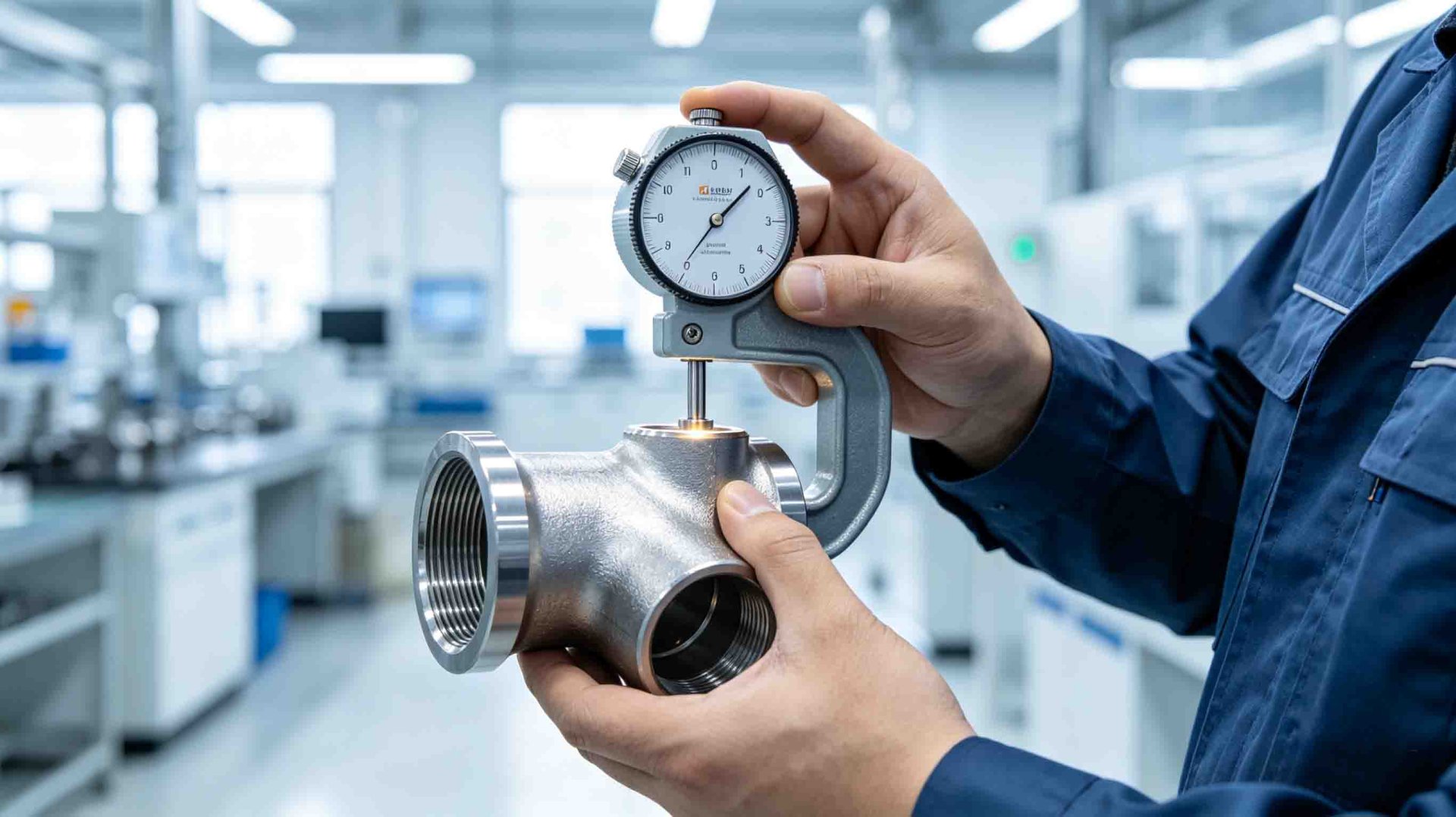

L'erreur la plus fréquente concerne la pression nominale. La valeur PN ou la classe de pression indiquée sur le coude doit être supérieure ou égale à la pression de service du réseau de canalisations. Il est strictement interdit d'utiliser des raccords basse pression à la place de raccords haute pression. De plus, lors de l'achat, vérifiez que la surface du produit comporte des marquages de norme et de spécification clairement visibles, et assurez-vous que l'épaisseur de la paroi est uniforme et que le filetage est complet.

En résumé, le choix d'un coude suit une méthode en six étapes : déterminer le type, choisir le matériau, sélectionner le type de raccordement, vérifier la pression, prendre en compte le fluide et contrôler la qualité. Bien que de petite taille, les coudes sont essentiels à la sécurité de l'ensemble du réseau de canalisations et ne doivent pas être négligés.
